西门子恒温恒湿机组控制方案及系统构成

1、 控制方案
    送风口附近和回风管道安装温湿度传感器,监测送风温湿度,回风温湿度与除湿间温室度最接近,经过充分混合,认为是室内温湿度,此温度传感器受控。
1)温度控制:根据回风温度控制制冷机和电加热,实际温度高于控制器设定值,制
冷机开;实际温度低于控制器设定值,冷机关,电加热开。
2) 湿度控制:根据回风湿度控制制冷阀,实际湿度高于控制器设定值,制冷阀开,使空气中水蒸气凝结,然后开启加热阀使回风温度回复设定值;实际湿度低于设定值,加湿器开。
3)过滤器检测:初效和中效过滤器安装压差开关,监视过滤网的吸尘程度,在控制
器上报警,提示采取措施。
4)风机状态检测:监控风机,同时发挥保护功能,在风机停止或故障停止,控制器
报警,提示风机故障,同时立即停止所有受控设备,保护空调机组。
5)风阀控制风机运行,风阀开启;风机停止,风阀关闭。

2、恒温恒湿原理图

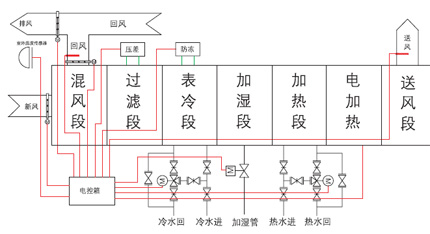

恒温恒湿原理图

3、系统构成
整个系统构成分为软件部分和硬件部分。
1)软件部分:ACS7…软件,支持在线趋势图和再现控制。
2)硬件部分:就是由现场控制部分组成,现场控制器SYNCO系列 ,控制器操作面板。

控制器与上位机连接设备OCI700.1 使系统达到远程控制与监控。

温湿度传感器,监测送风温湿度,控制回风温湿度。

压差开关监测初中效过滤网,阻塞报警。

控制执行机构包括:两通和三通调节阀、辅助电加热、风阀执行器、风机。

4、人机界面

人机界面简洁明了,控制方便,可显示室内温湿度趋势图。控制界面设置可选择性很大,可以做成现场流程模式和模块形势,具有同样的功能。根据个人喜好选择。

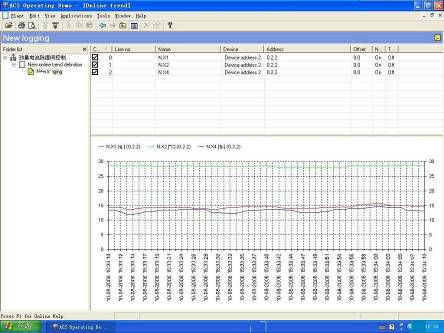

1)在线趋势图

在线趋势图

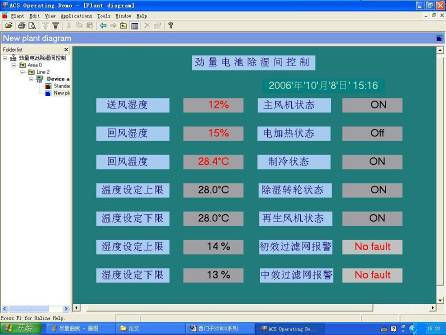

2)上位机控制图
